  • PZ73TC陶瓷刀型閘閥

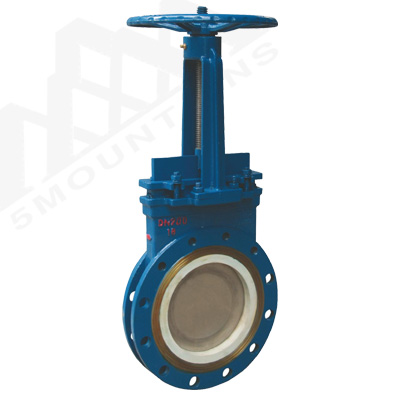

PZ73TC陶瓷刀型閘閥

  • 所屬類別:閘閥系列
  • 產品名稱:PZ73TC陶瓷刀型閘閥
  • 產品標簽:PZ73TC型手動耐磨陶瓷刀閘閥,PZ73TC型陶瓷耐磨刀閘閥
  • 更新時間:2021/2/14 15:32:15
  • 訪問統計:
  • PZ73TC陶瓷刀型閘閥產品簡述:

    PZ73TC陶瓷刀型閘閥其應用范圍非常廣泛,從礦山、電廠的選煤、排矸、排渣,到城市的污水處理;從水泥、造紙廠的漿液輸送,到食品、衛生、醫藥等專業管道。超薄設計的刀型閘閥以其體積小、重量輕、阻流小、不積渣,易安裝,易拆卸的優點。徹底解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等閥門的阻流大,占空間,易積渣,不易安裝和維修等疑難問題。因而大量的通用切斷類閥和調節型閥門被刀型閘閥取代。

    產品介紹:

    PZ73TC陶瓷刀型閘閥/陶瓷刀閘閥/陶瓷插板閥/陶瓷閘板閥/不銹鋼陶瓷刀閘閥/陶瓷排渣閥/陶瓷刀形閘閥/陶瓷耐磨刀閘閥/薄型陶瓷排渣閥/薄型陶瓷漿液閥/快速切斷耐磨薄型刀閘閥適于用高硬度的顆粒等介質,有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。產品廣泛適用于灰渣、泥渣、煤漿、礦漿、污水等固體、液固、氣固二相介質輸送系統,尤其適用于火力發電廠石子煤系統??刹捎檬謩印鈩雍碗妱拥闰寗臃绞?。

    陶瓷刀閘閥的閘板、閥座密封面材料采用結構陶瓷制造,耐磨損、耐腐蝕、抗高溫、密封面采用硬密封與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度極高。因此,本閥具有極高的耐磨損、耐蝕、耐沖蝕性能,且隔熱性好、熱膨脹小。

    主要特點:

    陶瓷刀閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,靠可以切割纖維材料的刀刃形閘板來切斷介質。陶瓷刀閘閥閥體實際上不存在腔室,閘板在側面導向槽內升降,并由底部的凸耳緊壓在閥座上,如需達到較高的介質密封性時,可選用O形陶瓷密封閥座實現雙向密封。采用超短結構長度,節省材料,減輕管路系統整體重量;占用有效空間小,能有效支持管道的強度,減少管道振動,適合在不同排布管道上任意角度安裝。專門針對固液兩相流工況介質管道設計的,設計有以抗節流沖刷為目的的結構形式,以滿足該類介質管道的關斷或關斷 節流的雙重使用功能。

    應用范圍:

    1.采礦、鋼鐵工業——用于煤炭、濾渣漿等;

    2.凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水;

    3.造紙工業——用于任何濃度紙漿、料水混合物;

    4.電站除灰——用于灰渣漿液。

    PZ73TC陶瓷刀型閘閥產品特點:

    1、密封面材料:工程結構陶瓷材料。

    2、陶瓷刀型閘閥適用于煤渣,灰渣等氣、固混合介質,閘板、閥座和流道部位采用了結構陶瓷材料制造,耐磨損,長壽命。

    3、密封性能優越,并可進行密封面修復。

    4、進口閥座可作刮灰板,即使在落灰情況下也關閉自如。

    5、閥體腔體結構徹底避免了卡阻、積灰的問題。

    6、驅動方式:手動、氣動和電動等。

    PZ73TC陶瓷刀型閘閥產品結構:

    1、 陶瓷刀型閘閥密封副采用高性能工程結構陶瓷,閥門耐磨、耐腐蝕,長壽命。

    2、 閥體底部及出口端鑲嵌結構陶瓷大大提高了閥門的耐沖刷能力。

    3、 刀型閘閥出口端導渣口的優化設計,實現閥體底部不積渣,閥門關閉嚴密。

    4、 刀型閘閥內腔可通過特殊處理實現防垢、防腐、防磨等特性。

    PZ73TC陶瓷刀型閘閥主要零件材料:

    閥體、閥蓋 不銹鋼、碳鋼 型 號 公稱壓力

    (MPa)

    試驗壓力(MPa) 工作溫度 適用介質
    閘板 耐磨合金+不銹鋼、碳鋼 殼體 密封
    閥桿 不銹鋼

    CZ43TC

    CZ643TC

    CZ943TC

    1.0 1.5 1.1 ≤150℃ 煤渣、灰渣、渣水混合物等介質
    密封面 耐磨合金或結構陶瓷 1.6 2.4 1.8

    陶瓷刀型閘閥外形尺寸表:

    公稱壓力

    公稱通徑DN L D D1 D2 H N-M D0
    1.0 50 48 160 125 100 285 4-M16 180
    65 48 180 145 120 298 4-M16 180
    80 50 195 160 135 315 4-M16 220
    100 50 215 180 155 365 8-M16 220
    125 57 245 210 185 400 8-M16 230
    150 57 280 240 210 475 8-M20 280
    200 70 335 295 265 540 8-M20 360
    250 70 390 350 320 630 12-M20 360
    300 76 440 400 368 780 12-M20 400
    350 76 500 460 429 885 16-M20 400
    400 89 565 515 482 990 16-M22 400
    450 89 615 565 532 1100 20-M22 530
    500 114 670 620 585 1200 20-M22 530
    600 114 780 725 685 1450 20-M27 600
    700 130 895 940 800 1700 24-M27 600
    800 130 1010 950 905 2000 24-M30 680
    900 140 1110 1050 1005 2300 28-M30 680

    陶瓷刀型閘閥安裝注意事項:

    1、陶瓷刀型閘閥安裝前應仔細閱讀本說明、并核對閥門型號、通徑及技術參數。

    2、嚴禁裝上閥門后施焊法蘭,以免損壞閥門密封圈。管道自先預留的閥門安裝距離應適當,法蘭兩邊加墊片。

    3、兩管道中心與閥門通徑中心應保持同軸,法蘭面應平整,不允許法蘭面有較大的偏斜,以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻對稱。
